Как собрать автономную электростанцию для полевой базы

Три недели в тайге, полевая база на плато, волонтерский выезд на отдаленный кордон — в какой-то момент каждый список снаряжения упирается в один вопрос: откуда взять электричество. Не запасной аккумулятор для телефона, а устойчивое электропитание для лагеря: освещение, зарядка техники, рация, насос, иногда холодильник. Именно здесь и начинается настоящий проект автономной электростанции.

Коротко

• Автономная система питания состоит из источника энергии, накопителя-аккумулятора и инвертора — правильный баланс между ними определяет, сколько часов база проживет без дозаправки или солнца.
• Солнечные панели дают электричество только при достаточной инсоляции. В пасмурных регионах, в лесу или в горных долинах их выработка падает в несколько раз — учитывайте это при планировании.
• Дизельный генератор дает стабильную мощность независимо от погоды. Для объектов без сети с нагрузкой от 2 кВт и выше это наиболее предсказуемое решение.
• Правильно подобранная емкость аккумуляторов важнее их стоимости: батареи с запасом циклов работают дольше и не подводят в критический момент.
• Монтаж своими руками требует правильного расчета сечения проводов и соблюдения полярности. Ошибки в схеме подключения приводят к замыканию или выходу инвертора из строя.

Выбор источника энергии зависит от трех параметров: длительность выезда, климатическая зона и суммарное энергопотребление оборудования. Для коротких летних поездок иногда хватает солнечной панели и портативного накопителя. Но для стационарной базы или долгой экспедиции в северных широтах без полноценной системы не обойтись.

Когда возможности солнца и ветра ограничены климатом или рельефом, опытные организаторы выездов обращаются к дизельным решениям. Именно для таких задач создана автономная дизельная электростанция промышленного класса: агрегаты, рассчитанные на работу в полевых условиях без зависимости от солнца и ветра.

Эта статья разбирает весь процесс — от расчета потребляемой мощности до подключения инвертора и контроллера. Подойдет и тем, кто собирает первую систему своими руками, и тем, кто хочет понять, почему уже купленный комплект работает не так, как ожидалось.

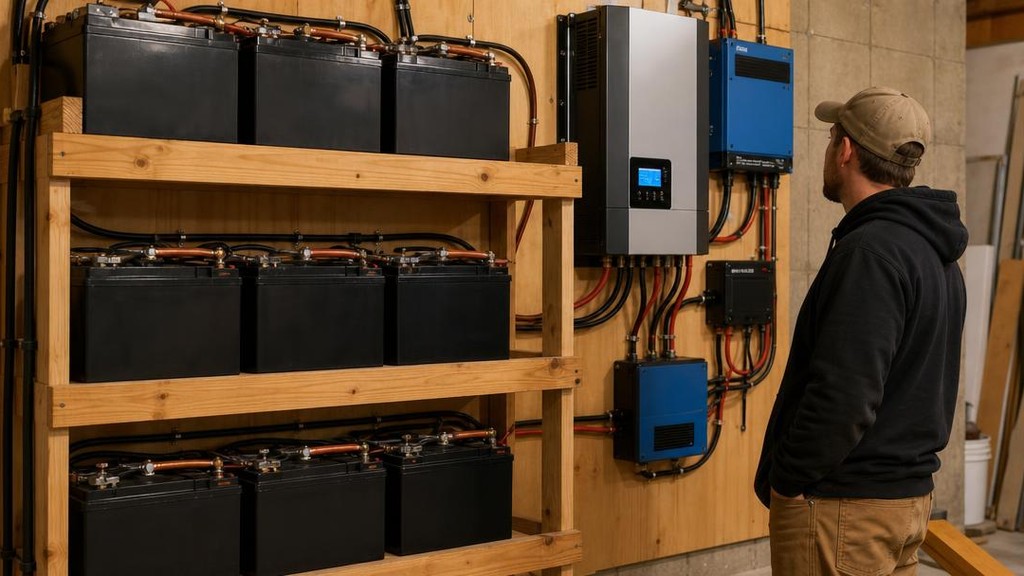

Из чего состоит автономная система: основные компоненты

Любая автономная система электроснабжения строится из нескольких базовых блоков. Понять их функции и связи — значит сделать половину работы по планированию. Ошибка при выборе компонентов дороже ошибки при монтаже: неправильная емкость батарей или недостаточная мощность инвертора не исправляются заменой кабелей.

Источник энергии вырабатывает электричество — это солнечная панель, ветрогенератор или дизельный генератор. Аккумуляторный накопитель хранит выработанную энергию и отдает её потребителям. Инвертор преобразует постоянный ток батарей в переменный 220В для обычных электроприборов. Контроллер заряда управляет процессом зарядки — не дает батареям уйти в глубокий разряд или перезарядиться.

К вспомогательным элементам системы относятся провода и кабели нужного сечения, выключатели и предохранители, разъемы и клеммы, а также щиток защиты. Все это вместе составляет полную конструкцию, которую можно собрать самостоятельно или приобрести как готовые комплекты. Набор компонентов зависит от мощности нагрузок и типа источника питания. Покупка всего разом от одного производителя упрощает совместимость и получение документов на систему.

Перед покупкой компонентов составьте список всех потребителей: освещение, зарядные устройства, насос, холодильник, рация. По каждому прибору узнайте мощность в ваттах — она указана на этикетке или в паспорте устройства. Сложите все значения — это максимальная нагрузка системы, от которой рассчитываются остальные параметры.

Важный момент при планировании — пиковые нагрузки. Двигатели насосов и холодильников при запуске потребляют в 2-3 раза больше номинального тока. Инвертор и провода должны соответствовать этим пиковым значениям, иначе система уйдет в защиту или сгорит при первом включении нагрузки.

Солнечные панели: возможности и ограничения в полевых условиях

Солнечные панели привлекают тишиной, отсутствием расхода топлива и простым обслуживанием. В летние месяцы на открытых площадках в южных широтах они дают хороший результат. Но для экспедиционных задач у солнечной энергетики есть несколько ограничений, которые нельзя игнорировать при планировании проекта.

Эффективность панелей напрямую зависит от инсоляции — количества солнечного света за сутки. В пасмурный день выработка падает на 70-80% от номинала. В лесу или горных долинах, где часть неба закрыта растительностью или рельефом, ситуация еще хуже. Поставить панели под нужным углом к солнцу на неровном рельефе зачастую невозможно без специальных креплений и дополнительных конструкций.

Ночью солнечные панели не работают — электричество берется из аккумуляторов. Значит, емкость накопителя должна покрывать минимум одну ночь потребления. Для базы с серьезной нагрузкой это быстро превращается в набор тяжелых и дорогих батарей, которые требуют доставки на объект.

MPPT-контроллер (отслеживание точки максимальной мощности) помогает получать максимально возможный ток от панелей при переменной инсоляции — он отслеживает оптимальную точку мощности и дает на 20-30% больше энергии по сравнению с простым PWM-контроллером. Но даже с трекером и идеальным углом установки солнечная система не подходит для мест, где облачных дней больше, чем солнечных.

Еще одна проблема — чистота стекла панелей. Пыль, листья, снег снижают выработку. На стационарной базе это решается регулярным обслуживанием, которое несложно. В экспедиции это дополнительная работа, которую часто забывают учитывать при планировании выезда.

Полезную мощность от солнечных панелей нужно рассчитать с учетом потерь: угол установки, запыленность, температура ячеек, потери в проводах и контроллере. Реальная выработка обычно составляет 70-80% от заявленной номинальной мощности даже в хорошие дни. Опытные пользователи закладывают в расчет именно реальные цифры, а не паспортные данные производителя.

Транспортировка солнечных панелей — отдельная задача. Они требуют бережной упаковки, занимают объем и могут разбиться при тряске. Гибкие панели на основе тонкопленочных ячеек легче и прочнее, но имеют заметно более низкий КПД. Этот компромисс нужно учитывать при выборе варианта для конкретного маршрута.

Ветер и гибридные системы: где они оправданы

Ветрогенераторы дополняют солнечные панели там, где ветер устойчив: на открытых побережьях, в степях, на горных перевалах. В таких местах гибридный подход — солнце плюс ветер — снижает зависимость от любого одного источника и создает более стабильную систему. Ночью, когда панели не работают, ветер продолжает заряжать аккумуляторные батареи.

Портативные ветрогенераторы для полевых условий выпускаются начиная с 200-300 Вт. Их плюс — работа в темное время суток и в пасмурную погоду при наличии ветра. Недостаток — требуют надежного монтажа мачты и работают только при скорости ветра выше 3-4 м/с. При штиле они не дают ничего и становятся дополнительным весом в снаряжении.

На лесистых территориях, в долинах рек и на закрытых базах ветер редко бывает стабильным и достаточным по скорости. Небольшие туристические ветрогенераторы в таких условиях приносят больше хлопот с установкой, чем реальной пользы в виде электроэнергии. Альтернативная энергетика работает только там, где есть подходящий ресурс.

Гибридные системы с накопителем и несколькими источниками требуют более сложного контроллера, умеющего работать с разными потоками энергии одновременно. Это дополнительные затраты и сложность при монтаже. Для большинства экспедиционных задач такая конструкция избыточна — проще и надежнее использовать один основной источник с достаточной мощностью.

Если все же выбор пал на гибридную схему, следует заранее определить приоритеты: какой источник основной, при каких условиях контроллер переключается между ними. Без этого логика работы системы непрозрачна, и при первом нештатном режиме становится неясно, почему база обесточилась. На полевой базе разобраться в причинах отключения быстро зачастую невозможно.

Практический выбор между гибридной схемой и чистым дизелем часто упирается в доступность топлива. Если поставки солярки регулярны — дизельная схема надежнее. Если топливо сложнее доставить, чем оборудование, гибридная система с сокращенным временем работы двигателя может окупиться на дистанции.

Отдельного внимания заслуживает ветер в закрытых районах. Горная долина, лес, береговые обрывы создают турбулентные потоки, которые снижают выработку ветрогенератора и создают механическую нагрузку на мачту. Крепления должны выдерживать порывы, а не средние значения — при неправильном монтаже мачту с ветряком могут снести в шторм. Для временных баз это дополнительный риск, которого у дизельного решения попросту нет.

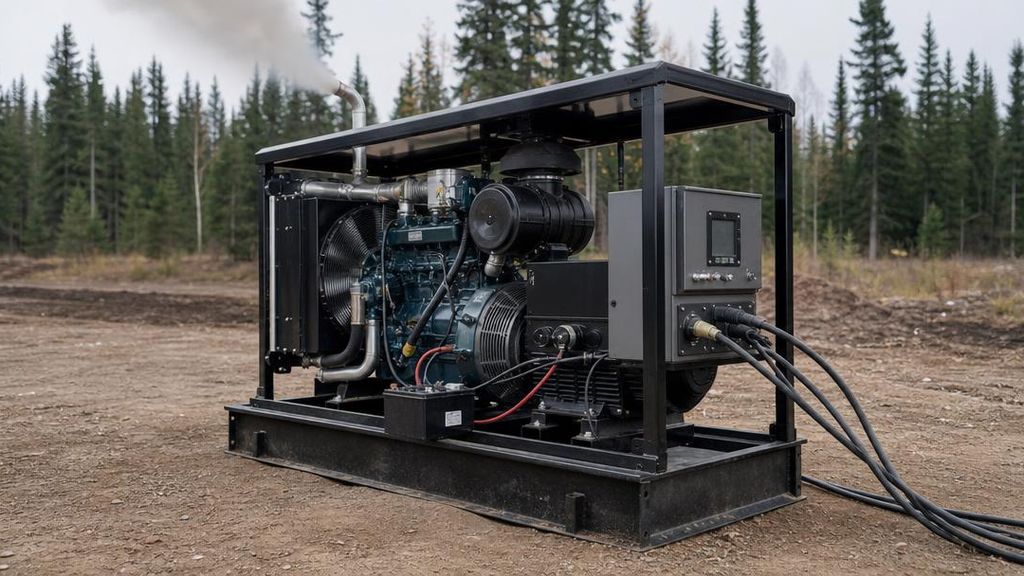

Дизельный генератор: когда другие варианты не работают

Дизельный генератор не зависит от погоды, времени суток или рельефа. Он работает при минус 30 и при плюс 40, в пасмурную погоду и ночью, в лесу и на высокогорном плато. Именно это делает его выбором для объектов, где простой недопустим и надежность важнее компактности снаряжения.

Промышленные дизельные генераторы (ДГУ) рассчитаны на длительную работу в режиме основного источника питания. В отличие от бензиновых агрегатов, они имеют более высокий ресурс двигателя, лучший КПД и меньший расход топлива на каждый выработанный кВт/ч электроэнергии. При нагрузке от 2-3 кВт дизельная электростанция выходит дешевле в эксплуатации по сравнению с бензиновым агрегатом той же мощности.

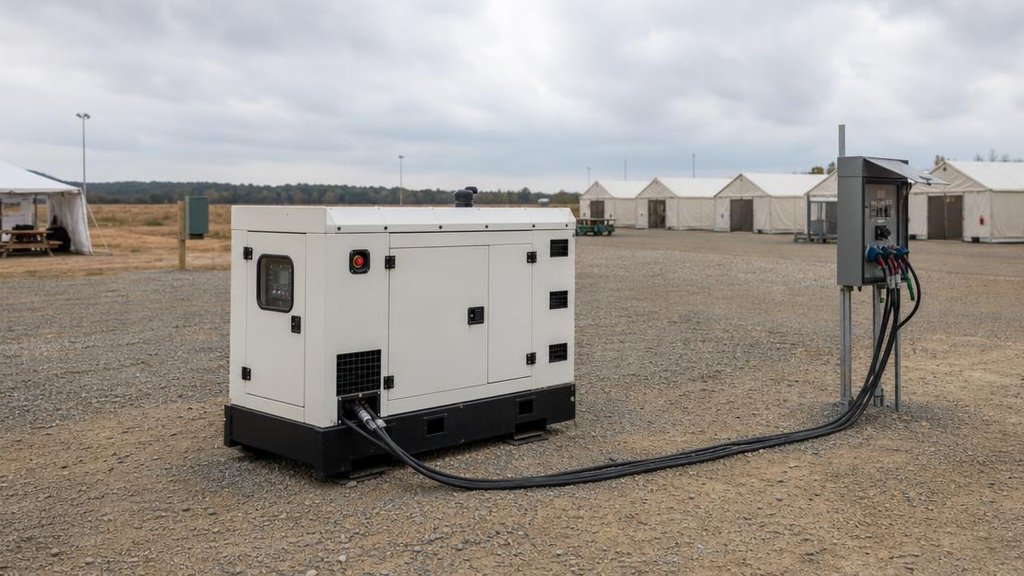

Для стройплощадки, геологической партии, полевой базы или крупного туристического лагеря оптимальное решение — дизельный агрегат мощностью от 10 до 30 кВт. Он обеспечивает электричеством несколько потребителей одновременно, работает круглосуточно и не требует сложной инфраструктуры: достаточно топлива и технического обслуживания по регламенту завода-изготовителя.

Техническое обслуживание дизельного генератора проще, чем кажется на первый взгляд. Замена масла, фильтров и проверка охлаждающей жидкости — стандартный набор работ раз в несколько сотен часов. Запасные части доступны, документы на оборудование понятны. На отдаленных объектах сложное оборудование с экзотическими расходниками — серьезный риск, который нужно учитывать при выборе техники.

Существенный момент — шум и топливо. Дизель шумит и требует регулярного подвоза солярки. Для экспедиций это планируемая логистика. На неделю работы генератора 10 кВт при половинной нагрузке расходуется от 150 до 200 литров — учитывайте это при расчетах запаса.

Надежность дизельного агрегата в нестандартных условиях — отдельная характеристика. Морозы, высота, запыленность воздуха влияют на запуск и работу двигателя. Допустимые условия эксплуатации указаны в технической документации — проверьте их до покупки.

Для полевых баз без постоянного персонала полезна система автоматического запуска и защитного отключения при перегрузке или перегреве. Промышленные ДГУ нередко включают такую автоматику в штатной комплектации — это снижает зависимость от человеческого фактора и позволяет работать в автономном режиме по заданному графику.

Аккумуляторы: виды, емкость и расчет

Аккумулятор хранит выработанную энергию и отдает её, когда основной источник не работает: ночью, в облачную погоду, при остановке генератора. От правильного выбора типа и емкости аккумуляторов зависит, насколько система надежна на практике и как долго прослужит без замены батарей.

Свинцово-кислотные аккумуляторы (AGM и гелевые) — недорогой и проверенный вариант. Их минус: относительно небольшое количество циклов заряда-разряда (300-500 для бюджетных, до 1000 для качественных), чувствительность к глубокому разряду. Неправильная эксплуатация — глубокие разряды ниже 50% — быстро снижает ресурс. Итоговая стоимость батарей оказывается выше расчетной.

Литиевые аккумуляторы (LiFePO4) дороже по начальной стоимости, но дают в несколько раз больше циклов — от 2000 до 4000. Они легче, переносят более глубокий разряд без потери ресурса и имеют встроенный контроллер BMS, который следит за состоянием каждой ячейки. Для серьезных баз с долгим сроком эксплуатации литиевые аккумуляторы выгоднее на дистанции.

Как рассчитать нужную емкость: умножьте суточное потребление (в Вт/ч) на количество дней автономии без зарядки — получите минимальный запас. Добавьте 20% на потери и ограничения по глубине разряда. Полученную цифру разделите на напряжение батарейного блока (обычно 12, 24 или 48 В) — получите емкость в ампер-часах. Это точные расчеты, без которых подбор компонентов превращается в угадайку.

Напряжение батарейного блока влияет на сечение кабелей и тип инвертора. При одинаковой мощности система на 48 В работает с меньшим током — значит, провода нужны меньшего сечения. Для систем мощнее 1 кВт используйте 24 или 48 В, для небольших портативных комплектов — 12 В.

Аккумуляторы соединяют параллельно для увеличения емкости или последовательно для повышения напряжения — в зависимости от схемы инвертора. Смешивать старые и новые батареи в одной группе не рекомендуется: старая батарея тянет новую вниз по уровню заряда. Выбирайте одинаковые аккумуляторы от одного производителя, это дольше сохраняет баланс группы.

Инвертор и контроллер: схема и настройка

Инвертор преобразует постоянный ток аккумуляторов в переменный 220 В для бытовых розеток. Выбор инвертора по мощности — один из самых важных шагов при сборке системы: агрегат должен выдавать пиковую мощность всех одновременно работающих электроприборов, а не только их суммарный номинал.

Инверторы бывают двух типов по форме выходного напряжения. Модифицированный синус — дешевый вариант, подходит для простых нагрузок: освещение, нагреватели, зарядные устройства без чувствительной электроники. Чистый синус нужен для приборов с двигателями (насосы, холодильники) и импульсных блоков питания. Неправильно подобранный тип инвертора для конкретной нагрузки выводит оборудование из строя.

Контроллер заряда управляет потоком тока от источника к аккумуляторам. MPPT-контроллер отслеживает оптимальную точку мощности солнечной панели и дает на 20-30% больше энергии по сравнению с PWM. Для дизельной системы с зарядным модулем контроллер настраивается под тип аккумулятора — это важно для корректной зарядки и сохранения ресурса батарей.

Инверторные системы с функцией автоматического переключения (ATS) работают как источник бесперебойного питания (UPS): при запуске или остановке генератора переключают нагрузку без паузы. Это нужно для компьютеров, насосных станций и другого оборудования, чувствительного к кратковременным отключениям питания.

При настройке контроллера важно правильно указать тип аккумулятора и его емкость в программе. Неправильная настройка алгоритма зарядки — частая причина быстрой деградации аккумуляторных батарей. Дешевые контроллеры без возможности настройки профилей зарядки экономят деньги на старте и забирают их потом заменой батарей.

Отдельный вопрос — мощность инвертора и его защита от перегрузок. Качественный инвертор при превышении допустимой нагрузки уходит в защиту и отключается, после чего его можно перезапустить. Бюджетные устройства при перегрузке просто сгорают. Наличие защитных функций — один из ключевых критериев выбора для автономных систем, где замена оборудования в поле сложна.

В системах с солнечными панелями схема включает три цепи: панели — контроллер — аккумуляторы — инвертор — потребители. При дизельной схеме контроллер подключается к зарядному устройству генератора. Схемы разных производителей отличаются — документы по подключению проверяйте до начала монтажа.

Монтаж своими руками: этапы и безопасность

Монтаж автономной системы своими руками — реальная задача при понимании базовых принципов. Главное правило: сначала схема на бумаге, потом подключение. Ошибки в схеме обходятся дорого — замыкание может вывести из строя аккумуляторы, инвертор или сжечь проводку.

Первый этап — расчет сечения проводов. Провода выбирают по максимальному рабочему току цепи. Для соединения аккумуляторов с инвертором при мощности 3 кВт и напряжении 24 В ток составит около 125 ампер — нужен кабель сечением не менее 35 мм². Дешевые провода с тонкой жилой перегреваются и создают пожарную опасность. На кабелях не экономят.

Второй этап — соблюдение полярности. Неправильная полярность при подключении аккумуляторов мгновенно выводит инвертор из строя. Это одна из самых частых ошибок при самостоятельной сборке. Проверьте маркировку клемм и цвет проводов до подключения. Используйте мультиметр для контроля напряжения на клеммах перед финальным подключением цепи.

Третий этап — установка защитных устройств. Каждая цепь защищается предохранителем или автоматическим выключателем на соответствующий ток. Предохранитель ставится как можно ближе к положительной клемме аккумулятора. Разъемы должны быть рассчитаны на рабочий ток и надежно обжаты — плохой контакт греется и становится причиной замыкания.

Четвертый этап — размещение компонентов. Аккумуляторы устанавливаются в хорошо вентилируемом месте, вдали от открытого огня. Свинцово-кислотные батареи выделяют водород при зарядке — помещение должно проветриваться. Инвертор и контроллер монтируются в сухом защищенном месте с доступом к розеткам и индикаторам для проверки работы системы.

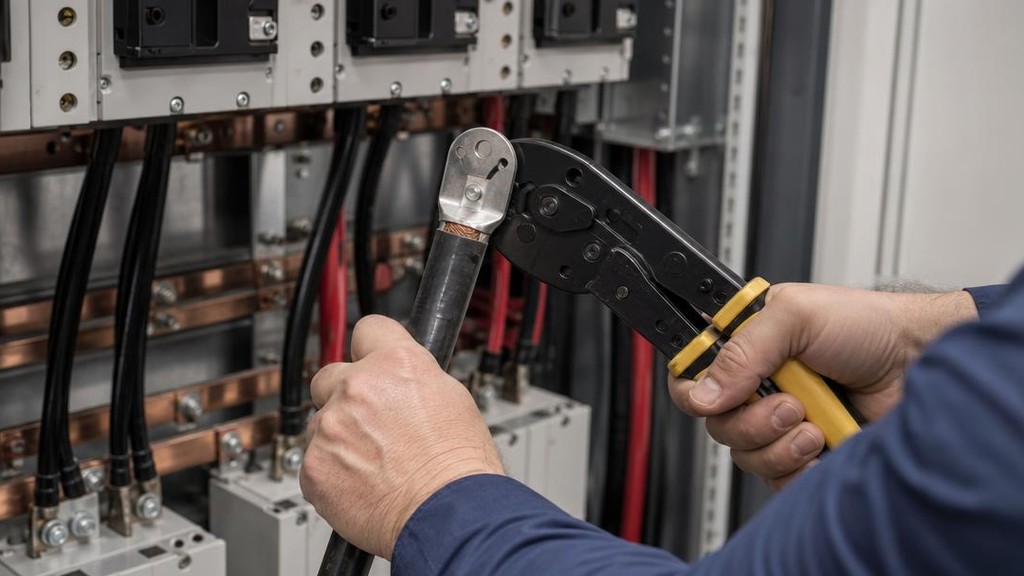

Для монтажа понадобятся: обжимные клещи для кабельных наконечников, паяльник для мелких соединений, мультиметр для проверки схемы, набор инструментов для работы с кабельными каналами. Сварка при монтаже не нужна — все соединения делаются на клеммах и разъемах с нормальным контактом.

После монтажа обязательно проведите поэтапное включение системы: сначала подключите только аккумуляторы и проверьте напряжение на шинах, затем подключите контроллер без нагрузки, затем инвертор без потребителей. Только убедившись, что каждый узел работает корректно, подключайте нагрузку. Такой подход позволяет быстро локализовать проблему, если она возникнет, и не сжигать всю систему сразу.

Частые вопросы

Можно ли использовать автомобильные аккумуляторы вместо специализированных?

Автомобильные батареи рассчитаны на кратковременный стартовый ток, а не на глубокие циклы заряда-разряда. После нескольких десятков полных разрядов их емкость падает до 30-40% от начальной. Для автономной системы с регулярным суточным циклом они не подходят — срок службы окажется в несколько раз меньше, чем у специальных Deep Cycle батарей. Используйте тяговые или AGM-аккумуляторы с пометкой Deep Cycle.

Сколько дней автономии закладывать в систему для полевой базы?

Стандартный запас — 2-3 дня без подзарядки. Для дизельной системы это значит: генератор работает по 4-6 часов в сутки, заряжает аккумуляторы, остальное время база питается от батарей. Для солнечной системы нужно закладывать 3-4 пасмурных дня подряд как расчетный минимум. Меньший запас создает риск полного отключения в самый неподходящий момент.

Какой инвертор выбрать, если в нагрузке есть насос и холодильник?

Только чистый синус — модифицированный синус повреждает двигатели компрессоров. Мощность инвертора выбирайте с запасом 30-50% от суммарной нагрузки: при запуске двигатель потребляет в 2-3 раза больше номинального тока. Для базы с насосом на 750 Вт и холодильником на 150 Вт минимальный инвертор — 2000 Вт. Это не перестраховка, а рабочий расчет.

Нужен ли контроллер, если генератор подключается через зарядное устройство?

Нужен. Зарядное устройство само по себе не защищает батареи от перезаряда в режиме длительного подключения. Контроллер следит за уровнем заряда и отключает источник, когда батарея достигла нужного уровня заряда. Это критично для ресурса аккумуляторов: постоянный перезаряд приводит к сульфатации пластин у свинцово-кислотных и деградации ячеек у литиевых.

Как выбрать решение: итог

Правильная автономная система — не самая дорогая и не самая технологичная, а та, что соответствует условиям конкретного места и задач. Солнечные панели хороши для летних баз в открытой местности с большим количеством солнечных дней. Гибридные системы с ветрогенератором оправданы на открытых стационарных площадках с предсказуемым ветровым режимом.

Там, где надежность критична, погода непредсказуема или нагрузка велика — дизельный генератор остается наиболее практичным выбором. Он не зависит от погоды, работает в любом регионе и обеспечивает именно ту мощность, которая нужна, без поправок на облачность и длину светового дня.

При сборке системы своими руками несколько правил работают независимо от типа источника. Начните с расчета нагрузок — это основа всего. Выбирайте компоненты с запасом по мощности: 30% сверху для постоянных нагрузок и двойной запас для пусковых токов двигателей. Не смешивайте аккумуляторы разного возраста и типа в одной группе — итоговая ёмкость определяется слабейшей батареей. Не экономьте на кабелях и защитных устройствах — они защищают более дорогие компоненты системы.

Кроме технической стороны, важна логистика эксплуатации. Дизельный генератор требует запаса топлива и регулярного обслуживания. Аккумуляторы нужно контролировать по уровню заряда и не допускать глубоких разрядов. Солнечные панели чистят от пыли и проверяют крепления. Любая автономная система — это не «поставил и забыл», а регулярное внимание. Заложите это в план с самого начала.

Для отдаленных объектов с долгосрочной эксплуатацией — экспедиционных баз, полевых станций, строительных объектов — имеет смысл создать простой регламент обслуживания: что проверяется ежедневно, что раз в месяц, какие запасные части должны быть на базе. Это минимизирует простои и позволяет устранять большинство неисправностей прямо на месте без выезда.

По мнению Дмитрия Германа, основателя и ведущего инженера компании Ремторг, главная ошибка при организации автономного питания — недооценка пиковых нагрузок: система, рассчитанная впритык, выходит из строя именно тогда, когда всё оборудование включают одновременно. Грамотный расчет с запасом по мощности и по емкости аккумуляторов — основа надежного электроснабжения, и это правило работает для любого типа источника — дизеля, солнца или гибрида.

Об авторе

Дмитрий Герман — основатель и ведущий инженер компании Ремторг, эксперт по насосным системам и дизельным генераторным установкам. Инженер по образованию (ДальГАУ, 2003), прошёл производственные стажировки на машиностроительных заводах Китая: сборка и настройка ДГУ (Shandong Dingcheng), литьё и сборка промышленных насосов (Hebei Guanghui, Hebei Sanchang, Zibo Yanze). С 2019 года комплектует оборудованием золотодобывающие предприятия Дальнего Востока: Соловьевский прииск, Магадан-Золото, артели в Зейской тайге и Якутии. Внедрил обязательную предпродажную проверку каждого агрегата по чек-листу — опыт работы на приисках научил, что простой техники в тайге стоит дороже любой экономии.
